Translating into Intermediate Representation¶

重点是 translation

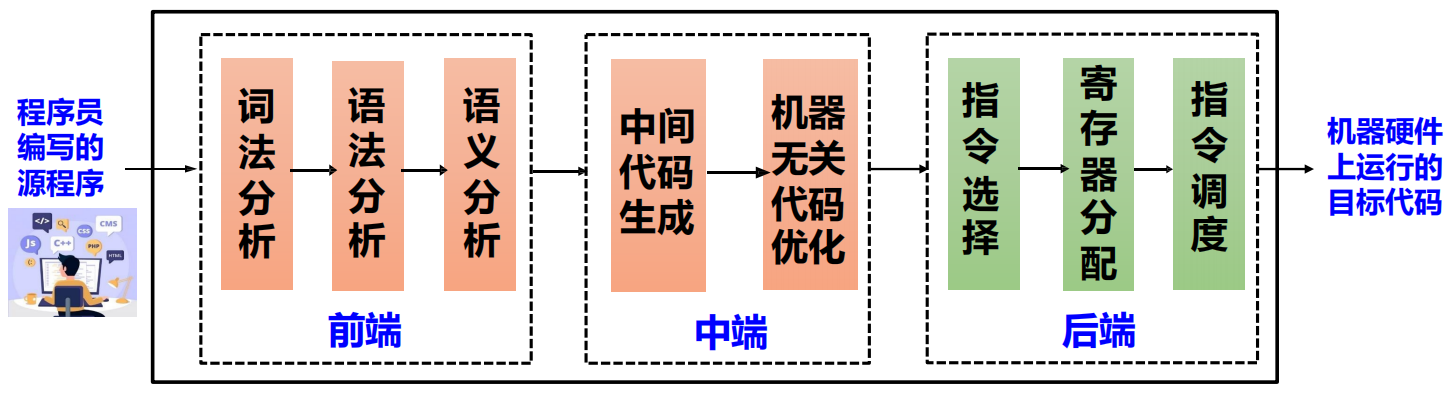

1. 中间表示概述¶

• 前端：从源码到IR生成
• 中端：基于IR的分析与变换（可能生成新IR）
• 后端：(机器相关优化)；从IR 到目标代码

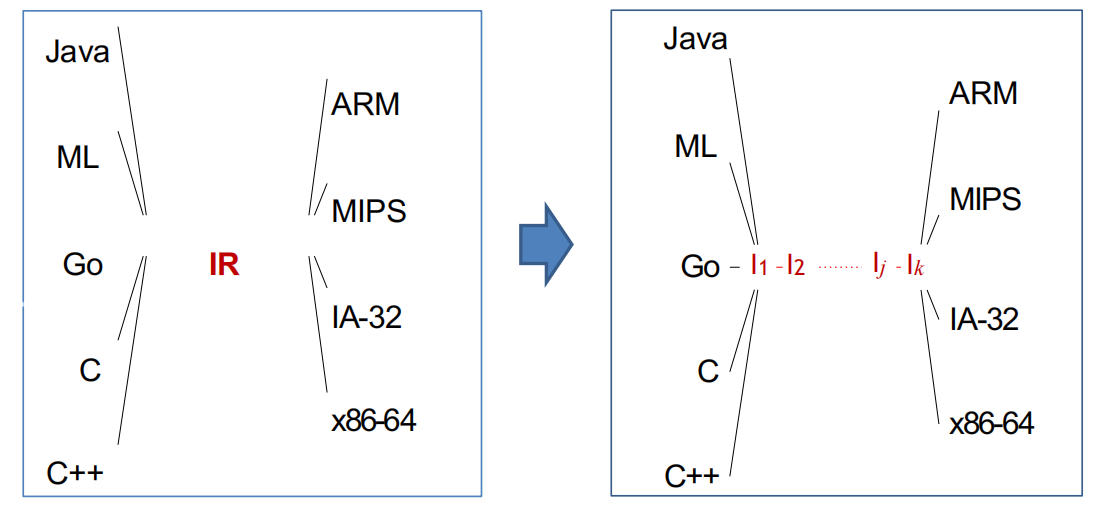

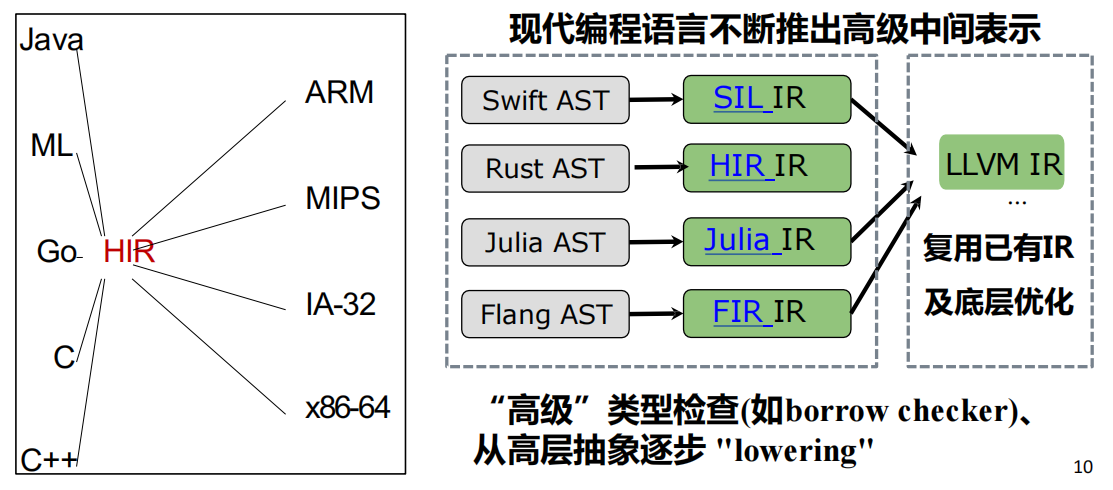

1.1 为什么需要中间表示(IR)¶

yps：这个原因肯定会考

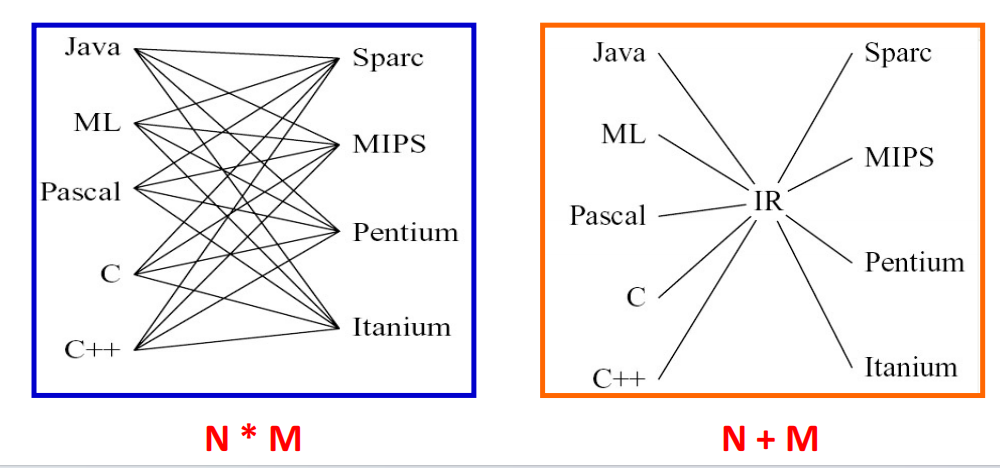

直接翻译成机器码的危害：

• hinders modularity
• hinders portability

1.2 IR 分类（不要求掌握）¶

根据抽象层次( 实际编译器可能采用多层IR )：

• 高层中间表示 High-level IR: 贴近输入语言，方便由前端生成

• 低层中间表示 Low-level IR: 贴近目标语言，方面目标代码生成

• 中层中间表示 Middle-Level IR

根据结构特征：

• 结构化表示 Structural

• Graphically oriented (e.g., tree, DAG,...)

• Heavily used in source-to-source translators

• 线性表示 Linear：存储布局是线性的

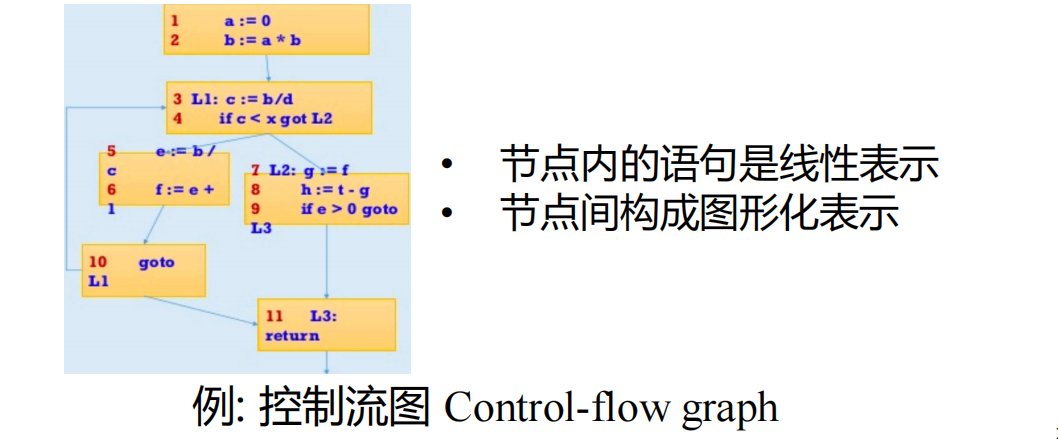

• 混合表示 Hybrid：Combination of graphs and linear code

1.3 三地址码(Three-Address Code)¶

一般形式：\(x = y ~op ~z\)

• 每个指令最多1个算符，最多3个操作数(三地址)

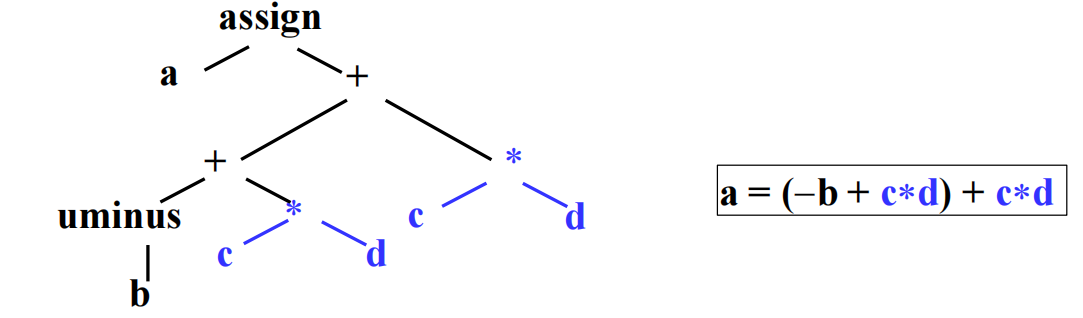

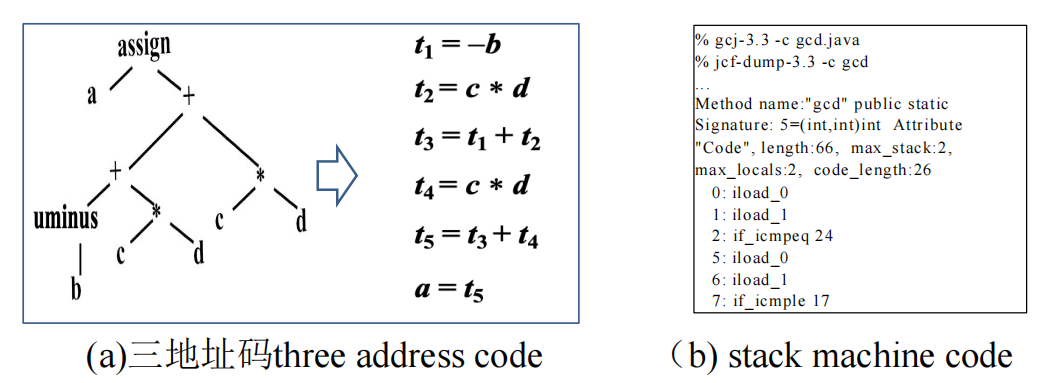

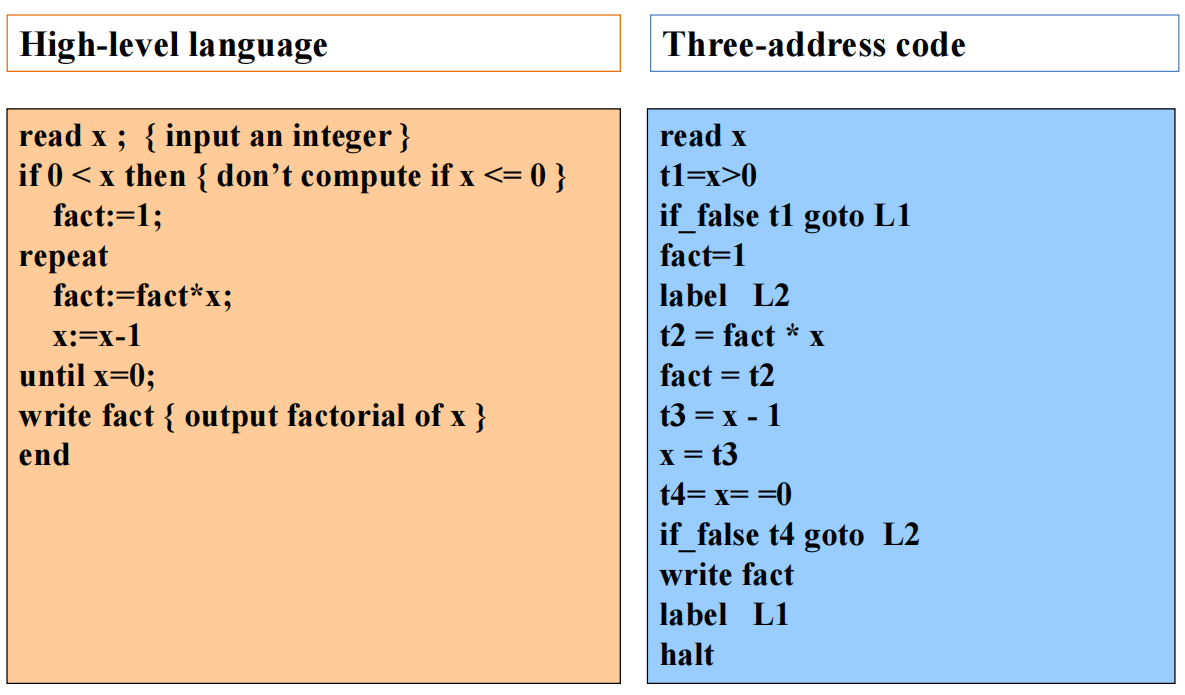

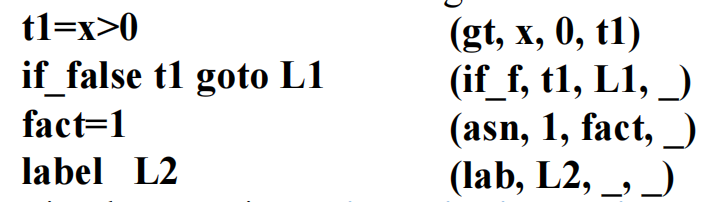

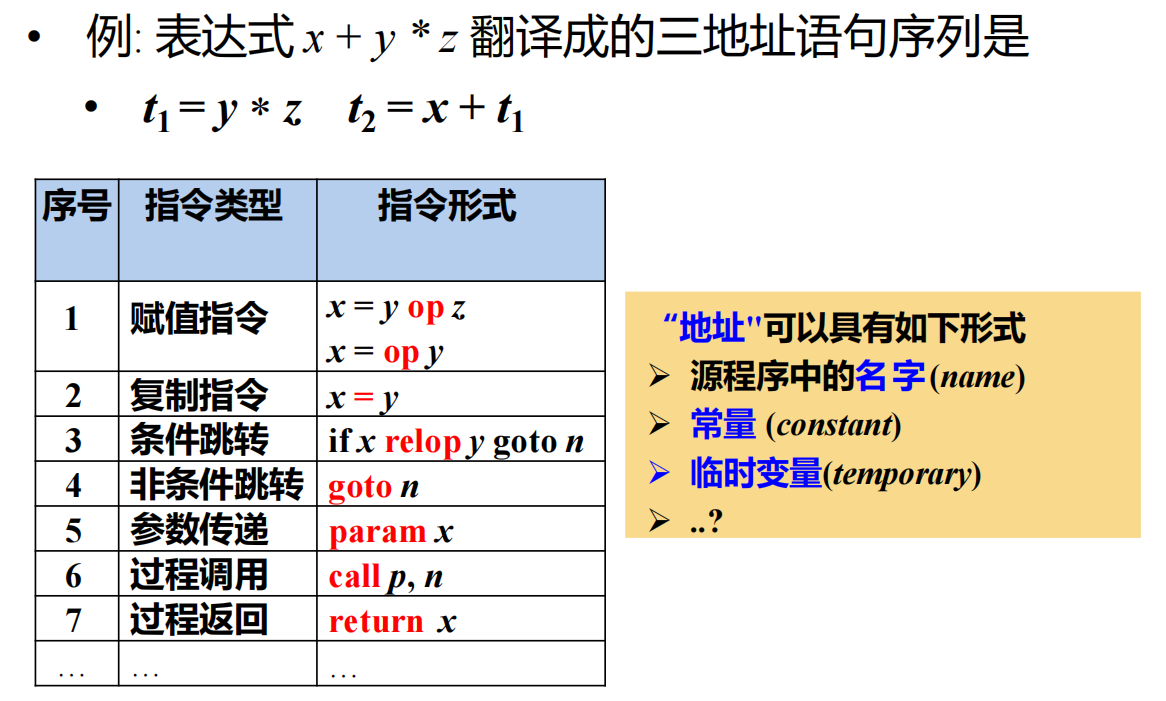

• 例：

实现：

• The entire sequence of three-address instructions is implemented as an array of linked list

• implement three-address code as quadruples（四元组）

• one field for the operation

• three fields for the addresses

• 对于 fewer than three addresses 的指令，一个或多个地址字段被赋予 null 或“empty”值。

• Other implementation: triples, indirect triples

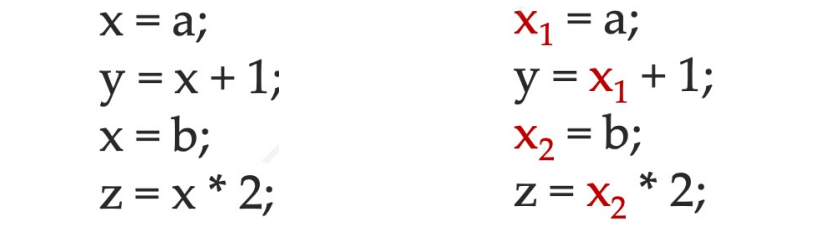

Static Single Assignment (SSA) 不考

• 特殊的三地址代码，其所有变量在代码中只被赋值一次

• 方便了编译器中的很多分析和优化

• 查询def-use （定义变量使用情况）信息(某些分析的子过程)

• 加速现有算法(基于SSA的稀疏分析)
• 严格依赖SSA的算法(ssapre, new gvn,…)
• “免费”提升精度（如流敏感指针分析)

2. IR Tree¶

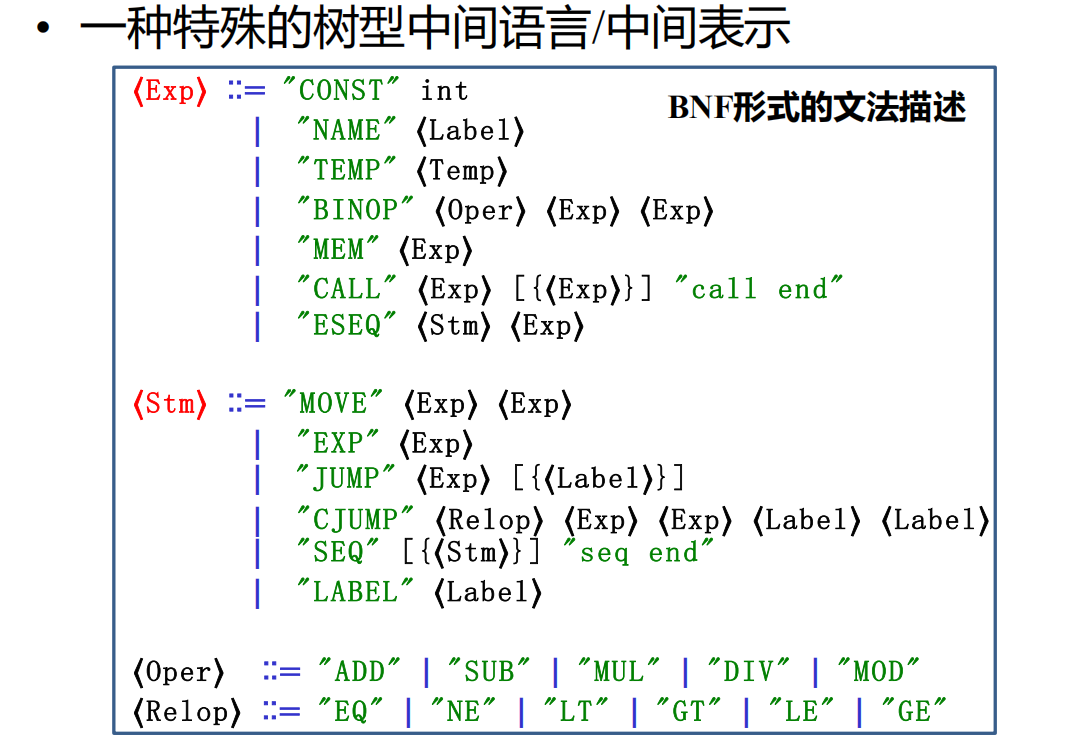

虎书只用一层 IR，即 IR Tree，介于 AST 和 assembly 之间

• \(e\) 表示 expressio
• \(s\) 表示 statement
• \(o\) 表示 operator
• \(i\) 表示 integer
• \(f\) 表示 function
• \(t\) 表示 temporary

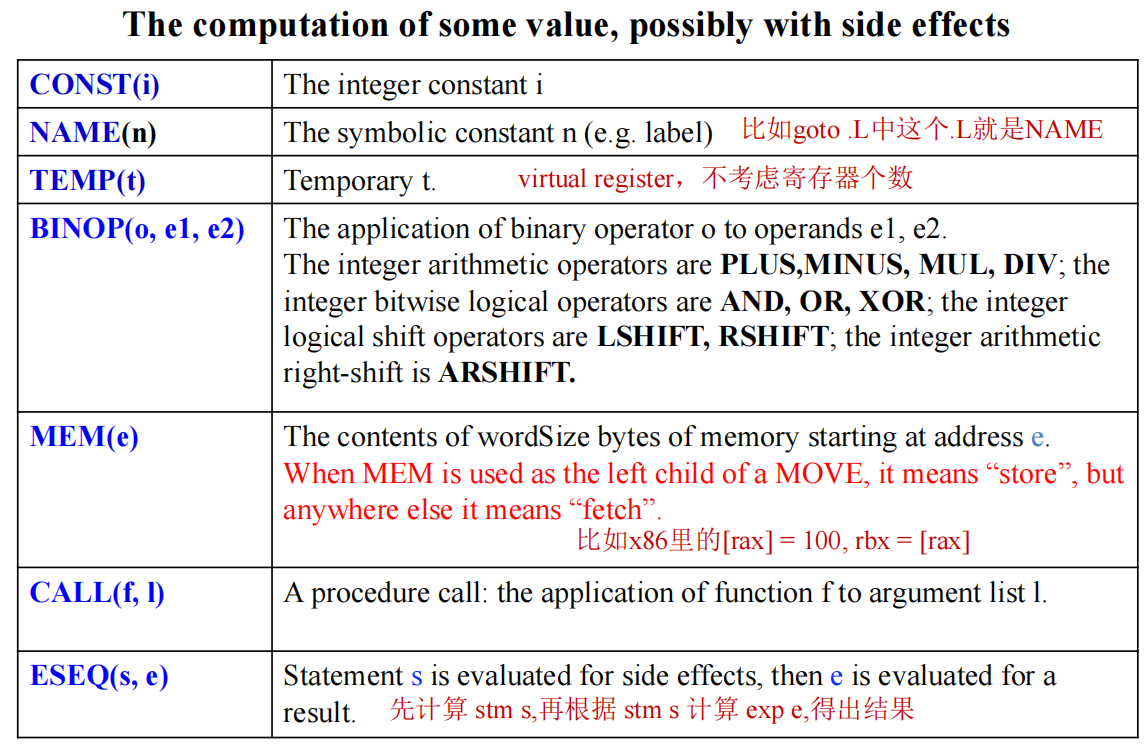

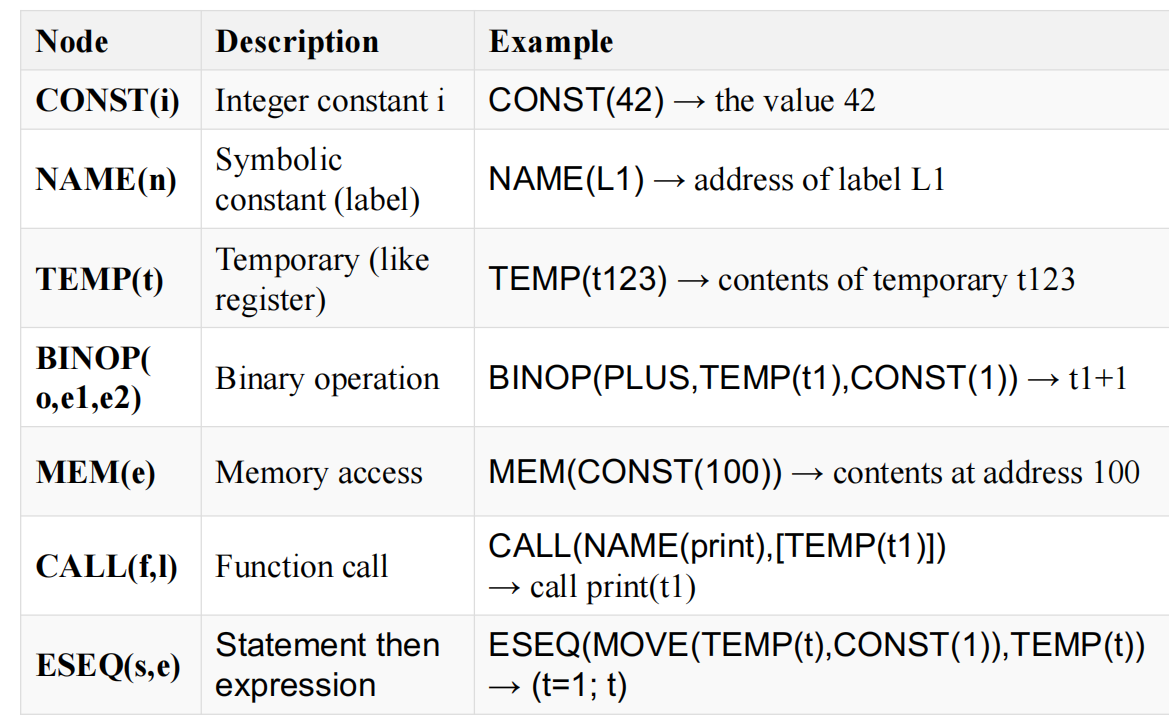

The Expressions¶

ESEQ(s, e)：The statement s is evaluated for side effects, then e is evaluated for a result.

• 假设s是statement a=5, e是expression a+5
• Statement (如a=5)不返回值,但是有副作用
• 表达式ESEQ(a=5, a + 5)最终的结果是10

关于副作用(Side effects)

• 副作用意味着更新存储单元 memory cell 或临时寄存器 temporary register 的内容

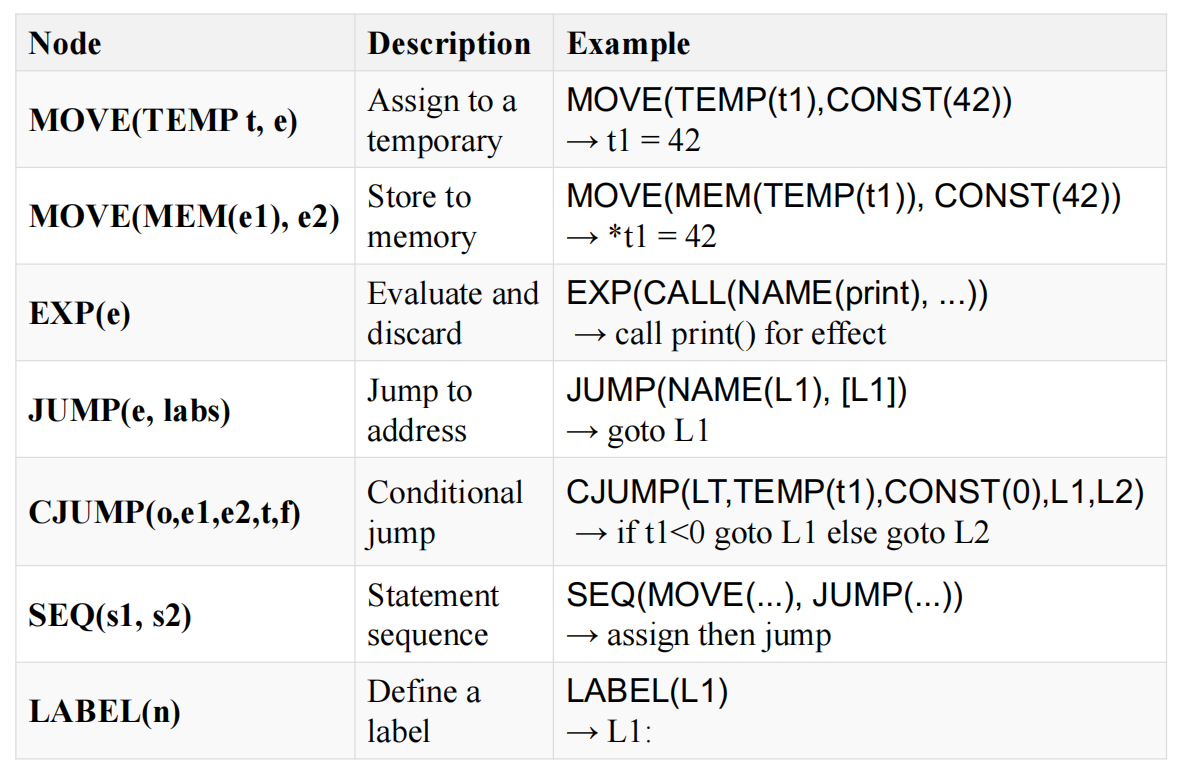

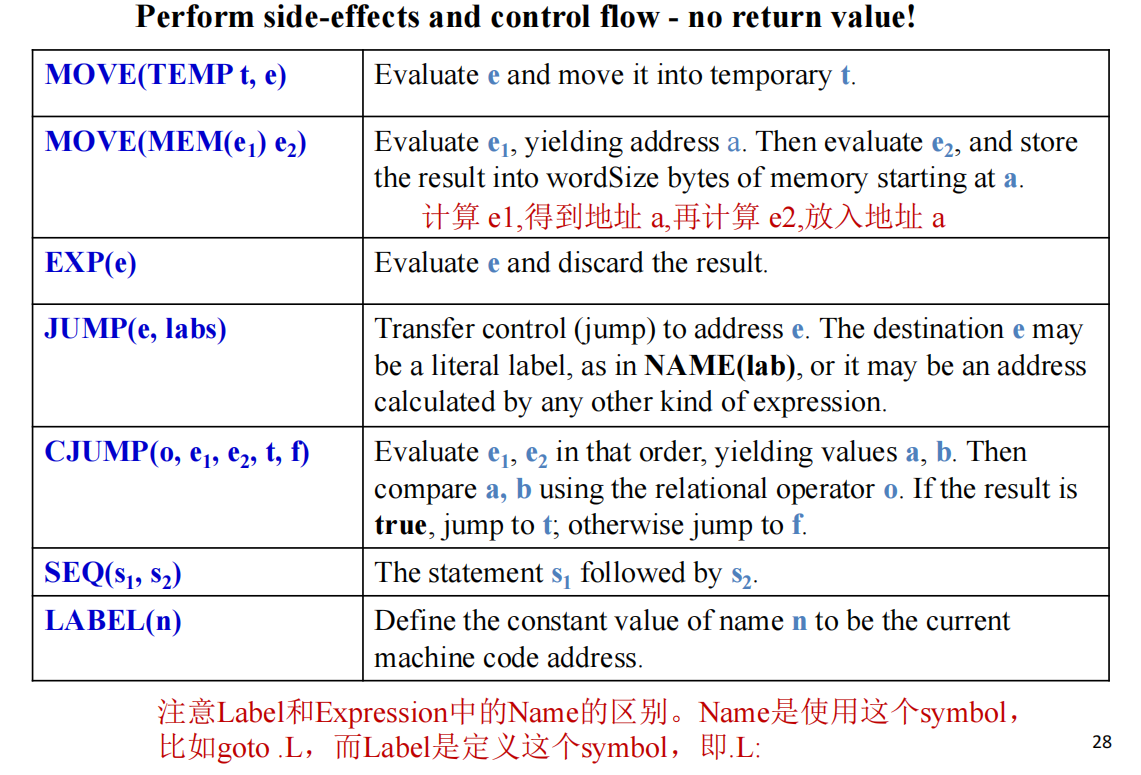

The Statements¶

3. IR Tree 的生成¶

3.1 Translation of expressions¶

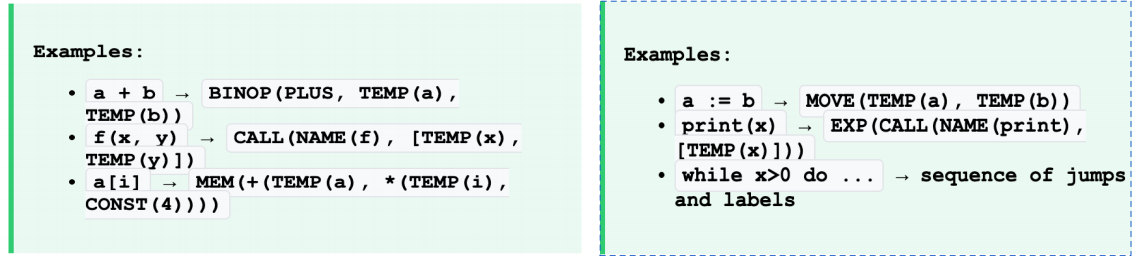

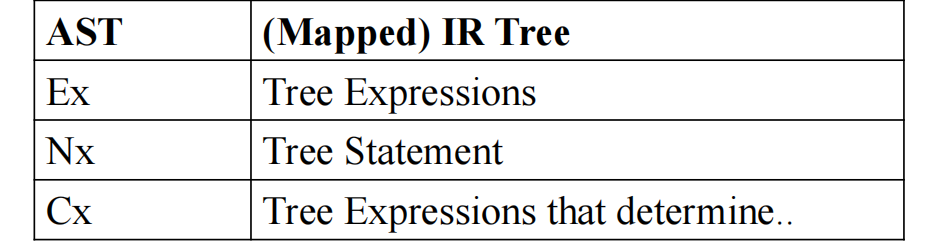

Mapping AST Expressions to IR Tree

• Ex: AST Expressions with return values (e.g., a + b)
• Nx: AST Expressions that return no value (e.g., print(x))
• Cx: AST Expressions with Boolean values (conditional jump)

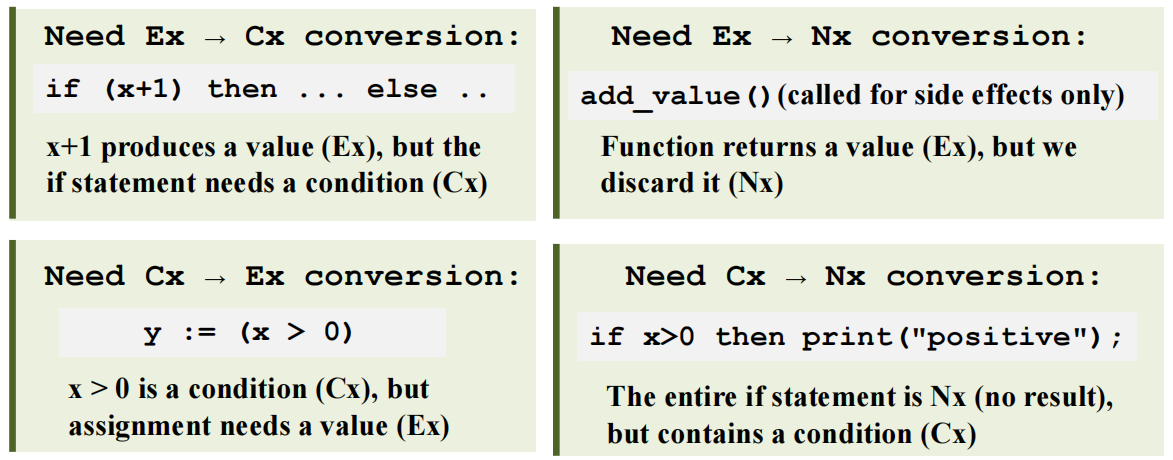

问题：语言结构通常需要在期望不同形式的上下文中使用，所以需要转换形式：

3.1.1 Simple Variables¶

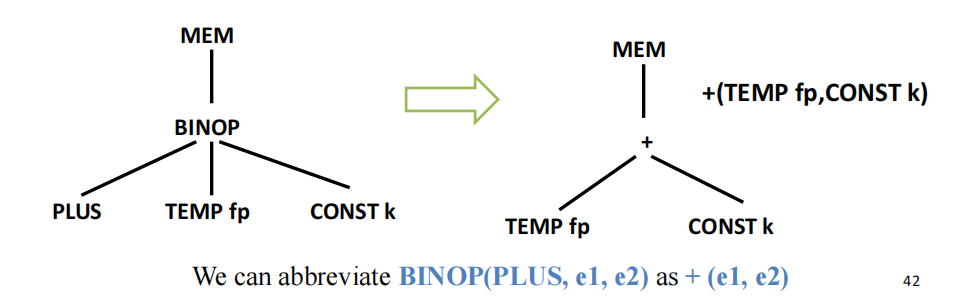

对于在当前过程的堆栈帧中声明的变量 v ，frame point 为 fp，获取在frame中偏移量为 k 的 v： $$ MEM(BINOP(PLUS,TEMP_fp,CONSTk)) $$

• 在 tiger 中，所有变量size都相同 -- word size

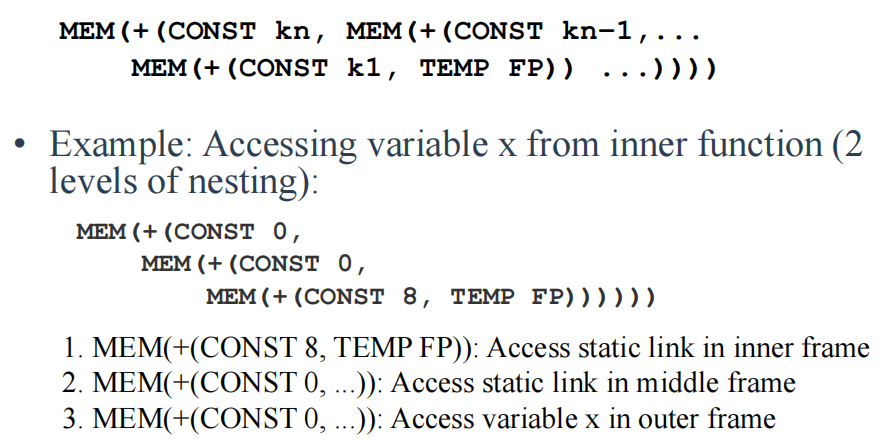

比较复杂的是 nest 时访问上层的 variable v through static links：

3.1.2 Array Variables¶

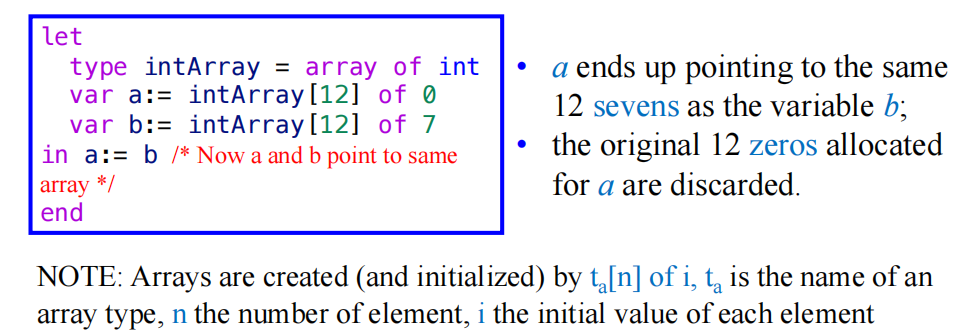

Tiger 数组赋值：不 copy 内容，而是指针

• 不过 Pascal 语言是 copy内容
• C 语言中上述赋值不合法

3.1.3 Structured L-values¶

R-value:

• does not denote an assignable location
• 可计算但不可被赋值

L-value：

• Denotes a location that can be assigned to
• 可出现在赋值语句右侧（表示 location 中的内容）

左值又分 scalar 和 structured：

• Scalar L-value: An integer or pointer value（Tiger中所有变量和左值都是 scalar 的，其array和record都是pointer）

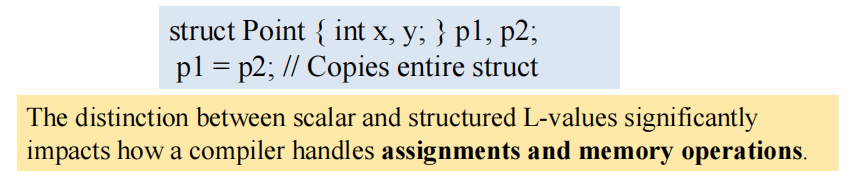

• Structured L-value: C or Pascal has structured L-values（就是结构体）：

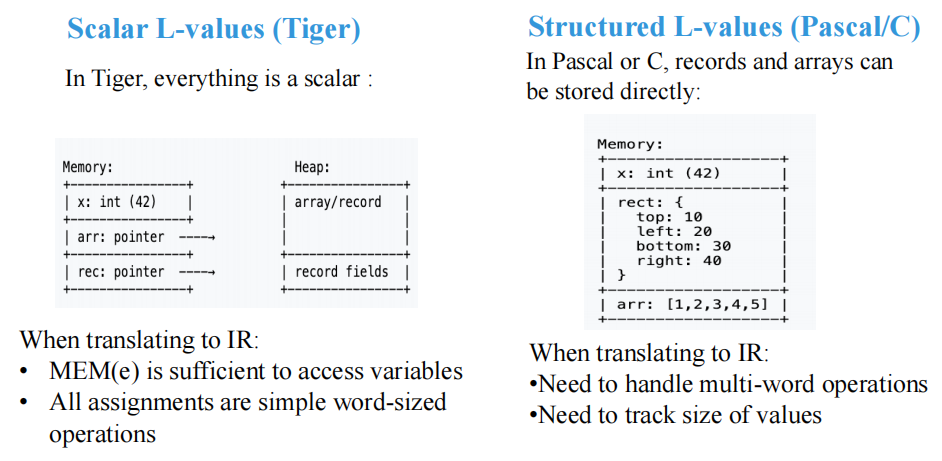

两者在 memory 中的表示：

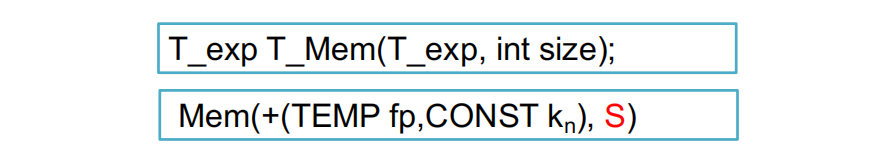

所以取 Structured L-value 时还需加上 object 在结构体内的偏移量 S：

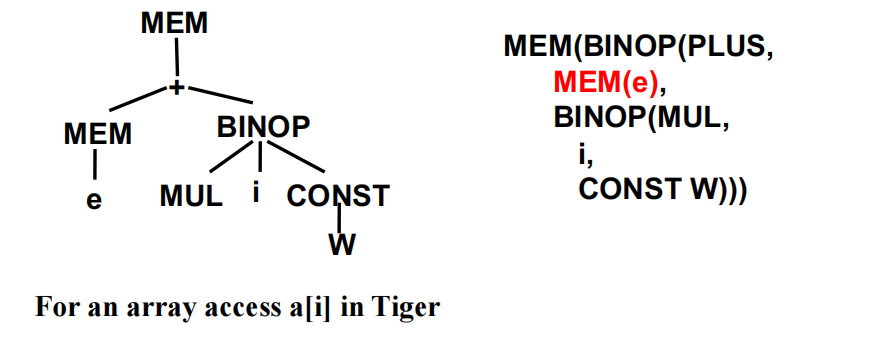

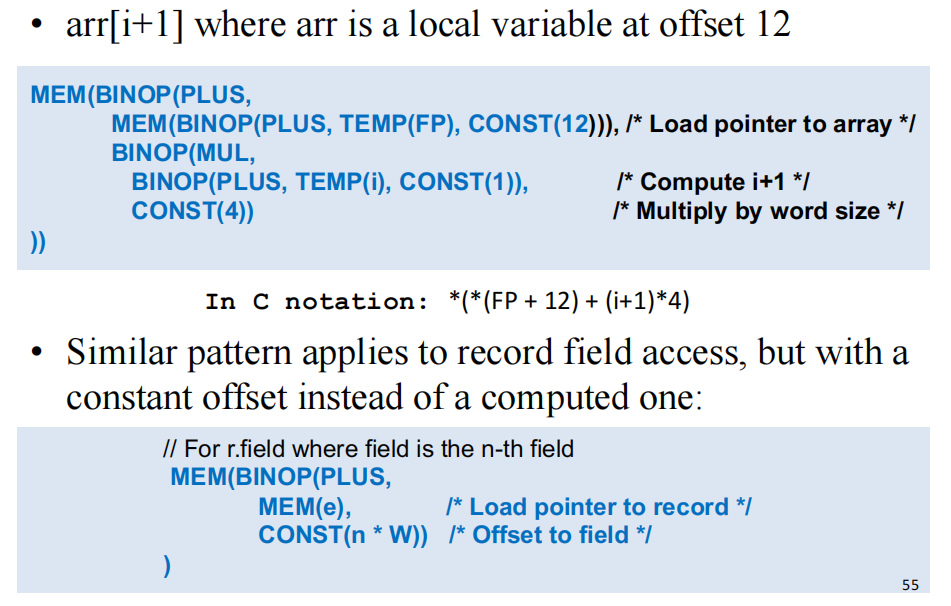

3.1.4 Subscripting and Field Selection¶

• MEM(e) 表示数组基地址 ‘a’

3.1.5 Arithmetic¶

• Straightforward
• 无 unary operator
• 无 浮点数

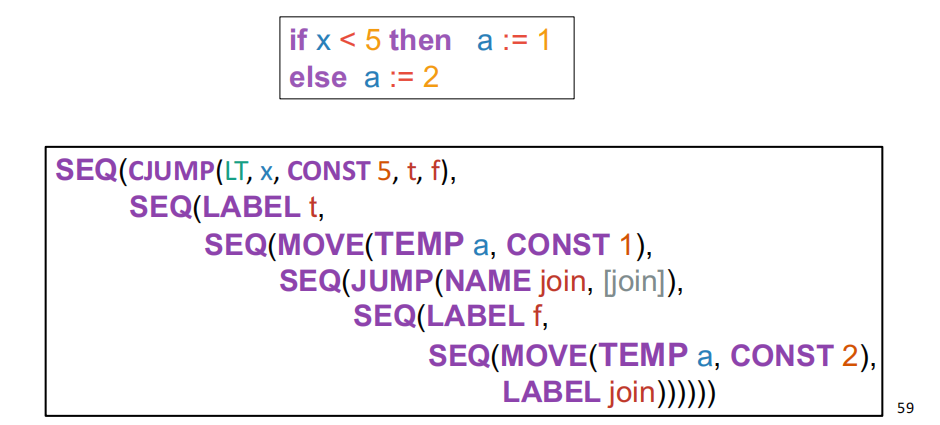

3.1.6 Conditionals¶

即Cx

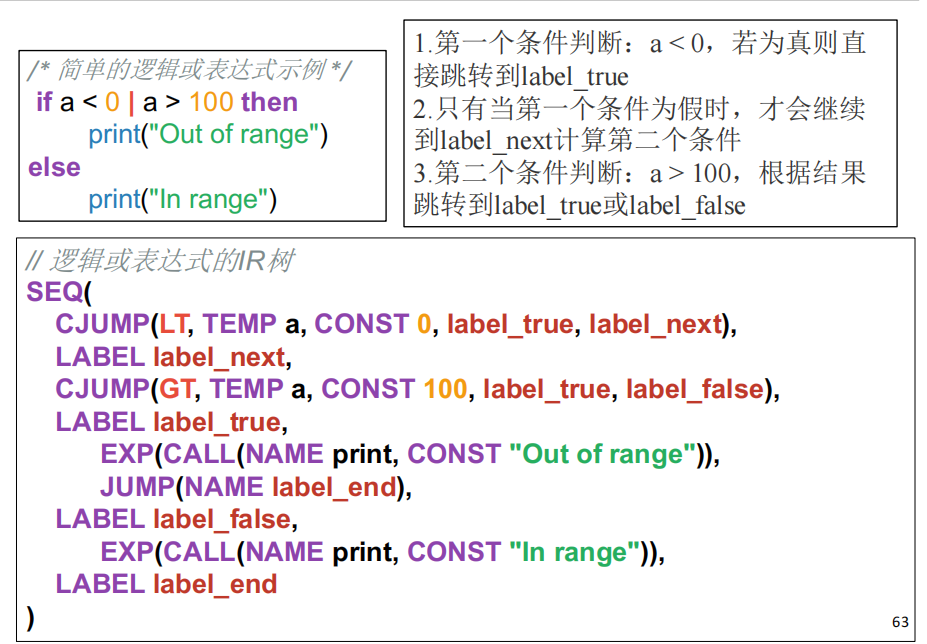

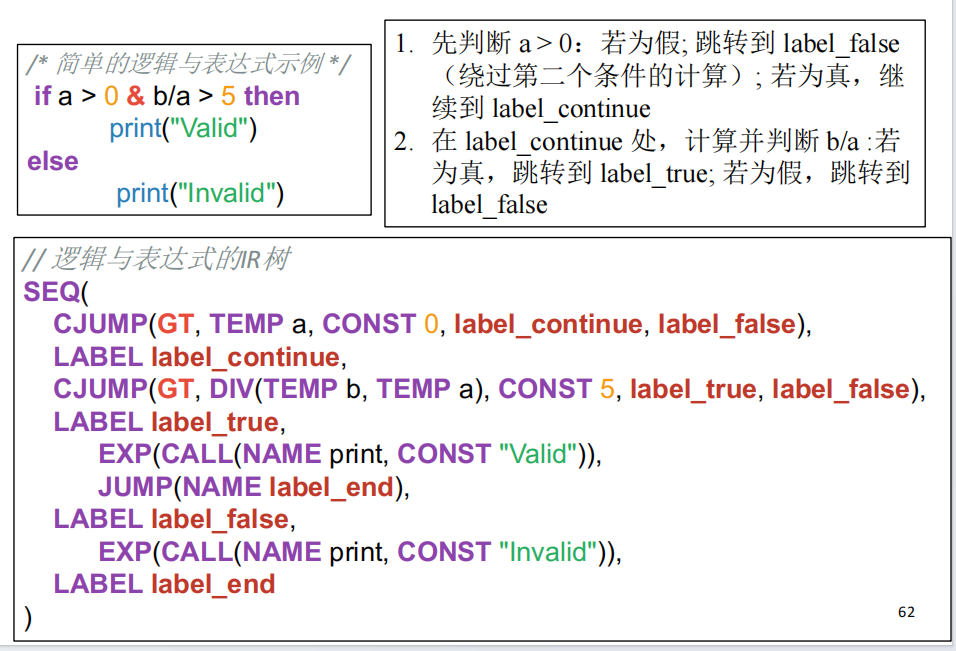

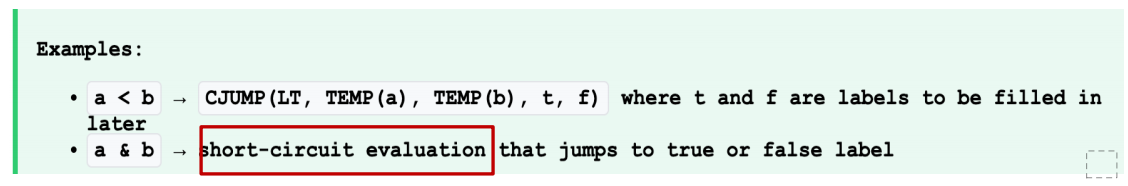

其中 And 和 Or 操作需要实现短路求值：

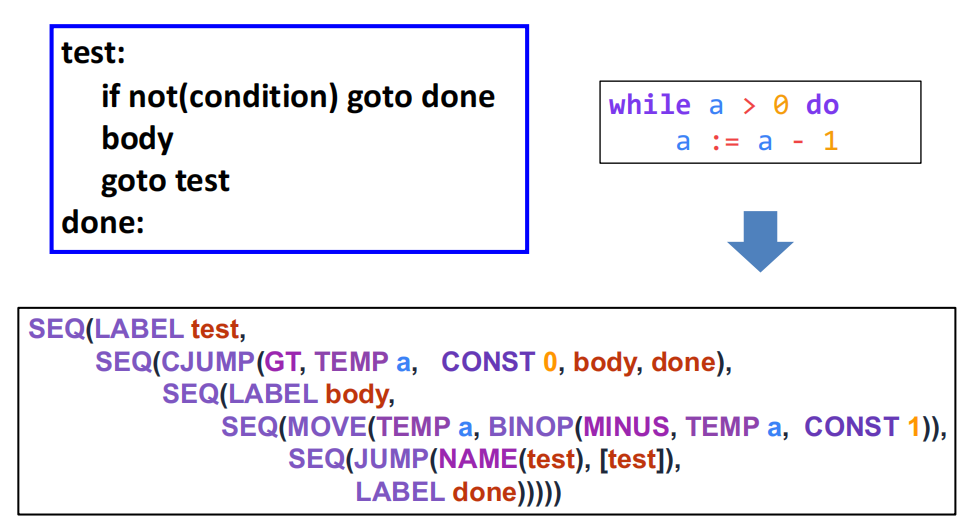

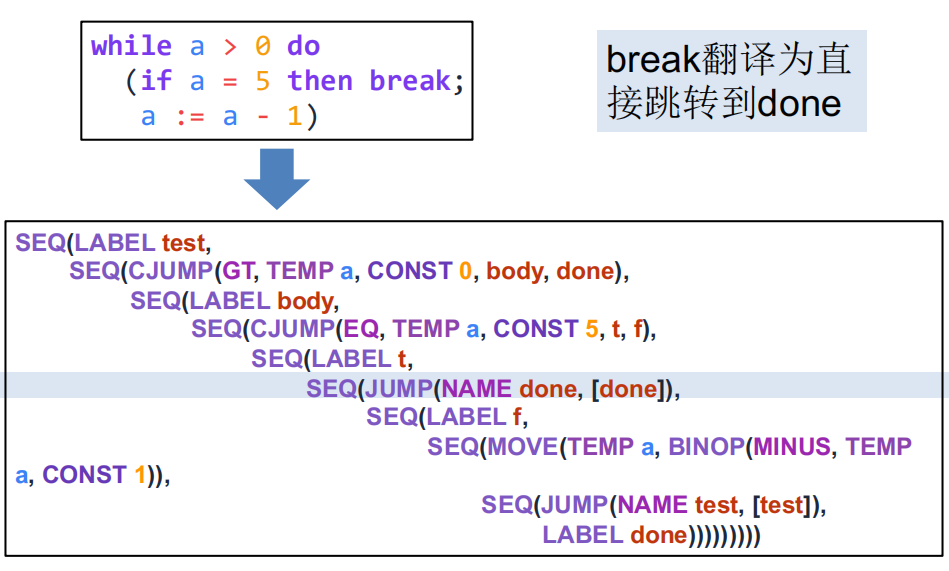

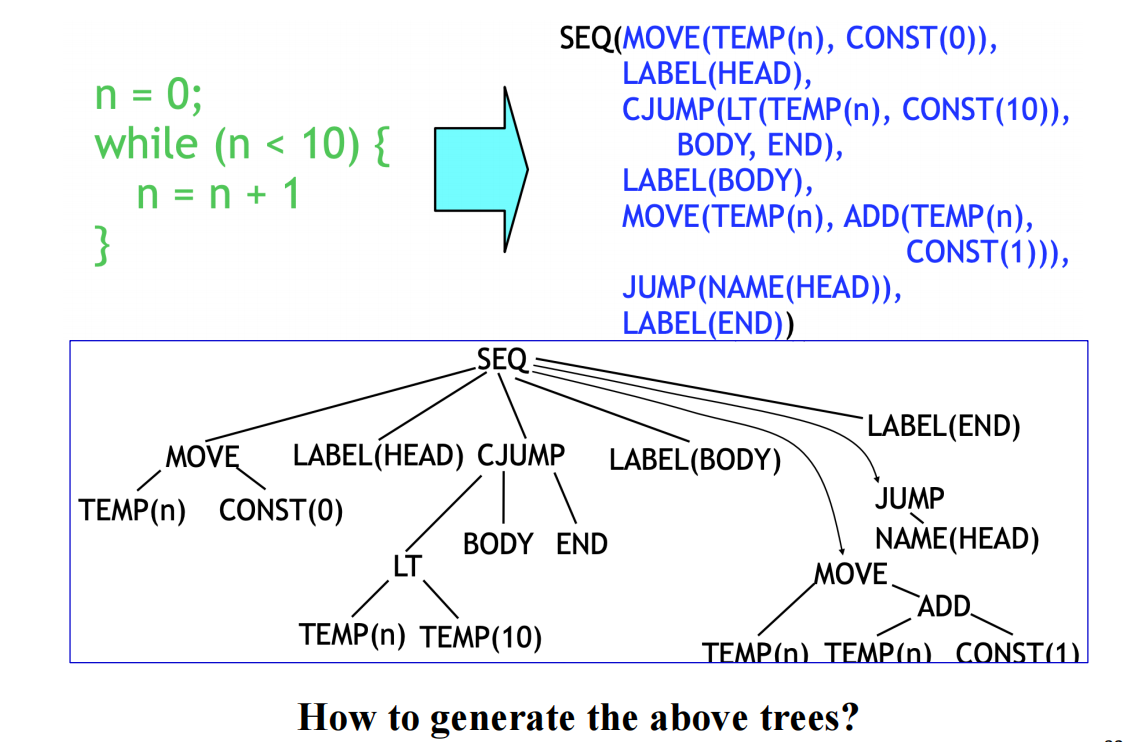

3.1.7 While Loops¶

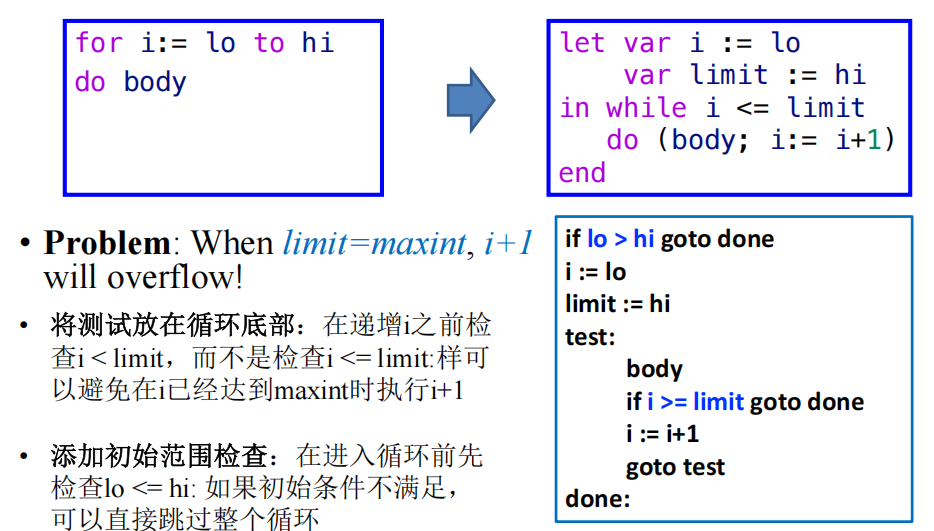

For Loops¶

Function Calls¶

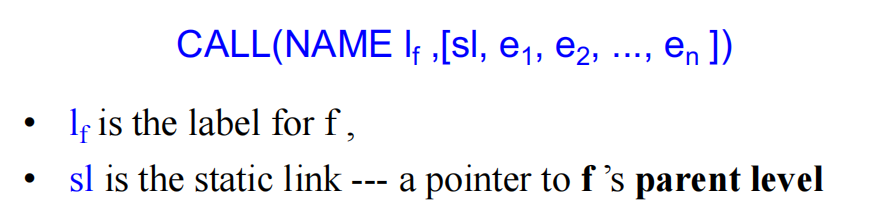

\(call~f(a_1,...a_n)\)​ 翻译很简单，但是 static link 需要作为 implicit extra argument

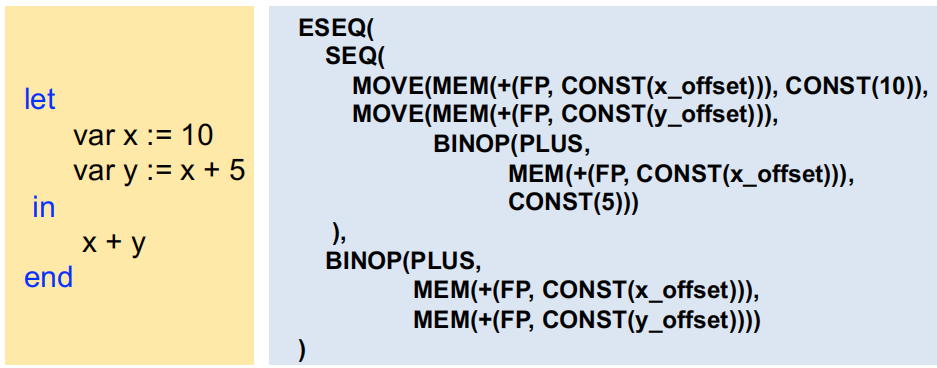

Translation of declarations¶

变量声明，在栈帧中的偏移量一定要清楚。

类型声明无需生成 IR code

函数声明 ，中间代码包括三个部分：

• Prologue：
• 声明函数开始的指令
• 函数名 label 定义
• 分配栈帧的指令
• store 指令用于保存 callee-save registers and return address
• store 指令用于保存 arguments and static links
• Body
• Epilogue
• move return result to a special register 的指令
• reset the stack pointer 的指令
• return 指令
• 声明函数结束的指令
